Trong thế giới tự động hóa công nghiệp, Modbus chính là giao thức truyền thông phổ biến và sống bền bỉ nhất kể từ khi được Modicon (nay là Schneider Electric) giới thiệu năm 1979. Trải qua nhiều thập kỷ phát triển, hai biến thể quan trọng và được sử dụng rộng rãi nhất hiện nay là Modbus RTU và Modbus TCP.
Mặc dù có chung một ngôn ngữ gốc (cách định nghĩa thanh ghi, hàm đọc/ghi), nhưng hai giao thức này hoạt động trên hai môi trường vật lý hoàn toàn khác nhau. Bài viết này sẽ đi sâu vào cấu trúc kỹ thuật, phân tích ưu nhược điểm và giúp bạn đưa ra lựa chọn tối ưu cho hệ thống của mình.
1. Bản chất kỹ thuật của Modbus RTU và Modbus TCP
Để hiểu sự khác biệt, trước hết chúng ta cần nhìn vào cách thức mã hóa và truyền tải dữ liệu của từng giao thức qua mô hình phân tầng vật lý.
Modbus RTU (Remote Terminal Unit)
Modbus RTU truyền dữ liệu dưới dạng chuỗi nhị phân (Binary) nhằm tối ưu hóa băng thông truyền thông.
• Giao thức truyền thông: Hoạt động theo mô hình Master - Slave. Trong một mạng chỉ có duy nhất 1 Master gửi yêu cầu và các Slave (lên tới 247 thiết bị) lắng nghe, phản hồi lại khi được gọi đúng địa chỉ (ID).
• Tầng vật lý: Thường chạy trên giao diện nối tiếp RS485 (2 dây hoặc 4 dây) hoặc RS232. Trong đó, RS485 là phổ biến nhất nhờ khả năng truyền khoảng cách xa lên đến 1200m.
Modbus TCP (Transmission Control Protocol)
Modbus TCP đơn giản là việc bọc gói tin Modbus truyền thống vào bên trong một gói tin TCP/IP chuẩn Internet.
• Giao thức truyền thông: Hoạt động theo mô hình Client - Server (tương đương với Master - Slave). Điểm vượt trội là hệ thống có thể có nhiều Client cùng truy cập vào nhiều Server cùng một lúc.
• Tầng vật lý: Chạy trên hạ tầng mạng Ethernet tiêu chuẩn (cáp mạng Cat5e/Cat6, Switch, Router), sử dụng cổng dịch vụ (Port) mặc định là 502.
2. Cấu trúc khung truyền dữ liệu (Frame Format)
Điểm khác biệt cốt lõi cấu thành nên sự chênh lệch về tốc độ và độ tin cậy giữa hai giao thức nằm ở cấu trúc khung dữ liệu (PDU/ADU).
2.1 Khung truyền Modbus RTU
Một khung truyền Modbus RTU tiêu chuẩn bao gồm:

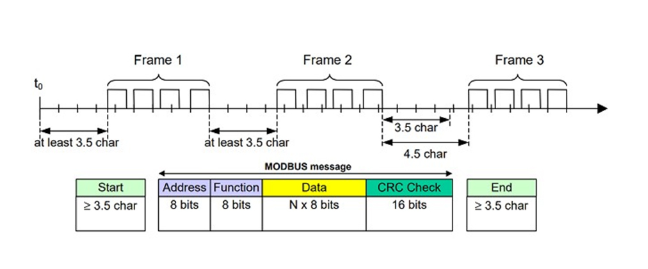

Cấu trúc của bản tin Modbus RTU
Cấu trúc của bản tin Modbus RTU gồm các thành phần chính sau:
• Byte địa chỉ (Address): xác định thiết bị nhận dữ liệu (Slave) hoặc thiết bị gửi dữ liệu (Master). Địa chỉ này có giá trị từ 0 – 254.
• Byte mã hàm (Function Code Byte): Mã hàm xác định yêu cầu dữ liệu từ thiết bị Slave. Ví dụ mã 01: đọc dữ liệu dạng Bit, 03: đọc dữ liệu dạng Byte, 05: ghi 1 bit vào Slave,…
• Byte dữ liệu (Data): Chứa dữ liệu trao đổi giữa Master và Slave.
• Byte CRC (Cyclic Redundancy Check): 2 byte dùng để kiểm tra lỗi trong quá trình truyền dữ liệu. CRC giúp xác minh tính toàn vẹn của dữ liệu thông qua phép toán kiểm tra CRC 16-bit.
2.2 Khung truyền Modbus TCP
Do chạy trên nền Ethernet đã có sẵn cơ chế quản lý gói tin và kiểm tra lỗi của tầng TCP/IP, Modbus TCP lược bỏ hoàn toàn địa chỉ Slave và mã kiểm tra lỗi CRC. Thay vào đó, nó bổ sung một header dài 7 bytes gọi là MBAP Header (Modbus Application Protocol Header):

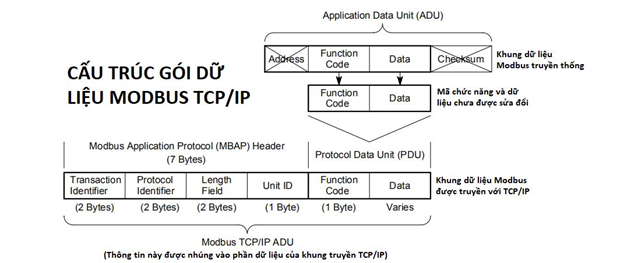

Cấu trúc tin nhắn Modbus TCP/IP
- Phần Address (địa chỉ): Modbus RTU chỉ có 1 byte định địa chỉ Server (Phần Server Address). Đối với Modbus TCP/IP, phần địa chỉ (MBAP) gồm 7 byte:
+ Protocol Identifier (Mã định danh giao thức) (2 byte)
+ Độ dài (Length) (2 byte)
+ Mã định danh đơn vị (Unit Identifier) (1 byte)
- Phần Check Sum: Modbus RTU có 2 bytes CRC để kiểm tra lỗi của dữ liệu. Đối với Modbus TCP/IP, sẽ không có phần CRC.
- Phần PDU: Đối với gói PDU, không có sự khác biệt giữa Modbus TCP/IP và Modbus RTU.
3. Bảng so sánh: Modbus RTU vs Modbus TCP

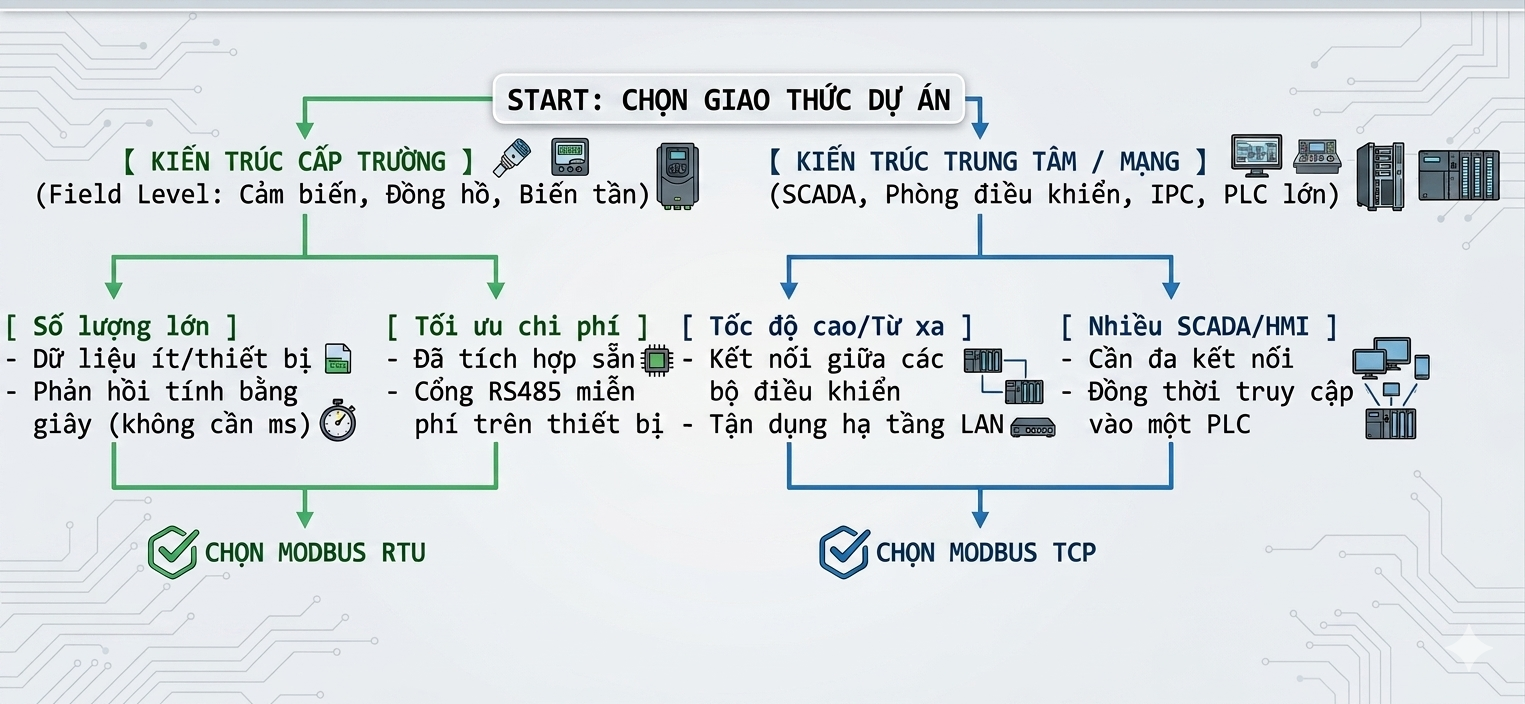

4. Nên chọn Modbus RTU hay Modbus TCP cho dự án của bạn?
Việc lựa chọn giao thức không phải là tìm xem cái nào "tốt hơn", mà là cái nào "phù hợp hơn" với kiến trúc và ngân sách hệ thống.
Kết luận
Modbus RTU vững chắc, tiết kiệm dưới tầng thiết bị; Modbus TCP mạnh mẽ, tốc độ cao ở tầng quản lý và giám sát. Việc thấu hiểu tường tận cấu trúc dữ liệu và giới hạn vật lý của từng loại sẽ giúp bạn thiết kế một mạng truyền thông công nghiệp tối ưu, ổn định.
